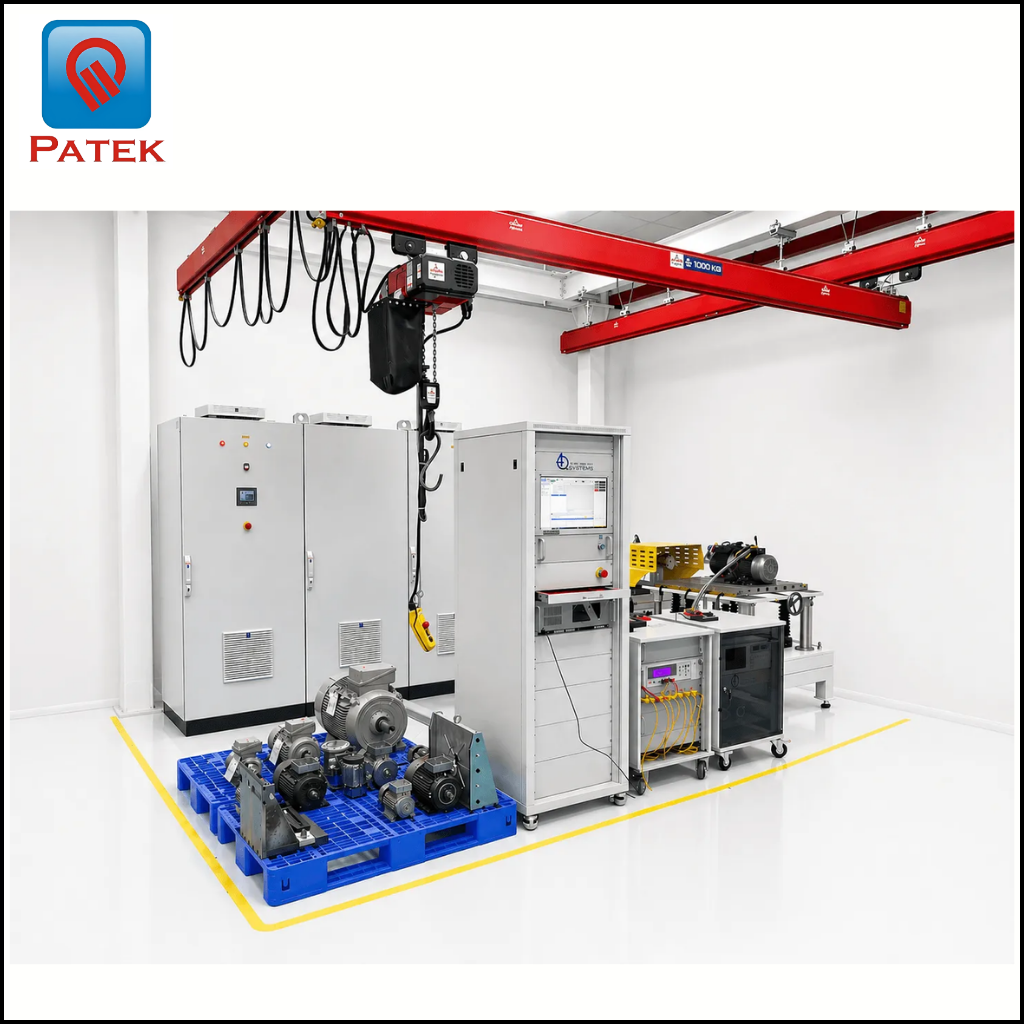

Hệ thống chứng nhận hiệu suất động cơ theo IEC 60034-2-1 4Q-MEPS

Phần lớn các phòng thí nghiệm MEPS hiện nay được xây dựng theo mô hình tích hợp nhiều thiết bị từ các nhà cung cấp khác nhau: băng thử động lực học từ một nhà cung cấp, máy phân tích công suất từ nhà cung cấp thứ hai và nguồn AC lập trình được từ nhà cung cấp thứ ba.

Bên cạnh đó, thiết bị đo điện trở micro-ohm và hệ thống DAQ thu thập dữ liệu nhiệt độ được bố trí riêng. Các thành phần này được kết nối với nhau thông qua các đoạn mã tích hợp bằng LabVIEW hoặc TestStand.

Mỗi điểm kết nối tích hợp đều có thể trở thành một điểm rủi ro khiến kết quả thử nghiệm sai lệch, hiệu chuẩn không còn chính xác hoặc phát sinh các vấn đề khi đánh giá, kiểm định hệ thống.

4Q-MEPS cung cấp

• Hệ thống trọn gói, tuân thủ IEC 60034-2-1
• Một nhà cung cấp duy nhất - một đơn đặt hàng, một đầu mối liên hệ, một chế độ bảo hành
• Các trình tự thử nghiệm được lập trình sẵn - không cần LabVIEW, không cần viết script
• Chuỗi đo được hiệu chuẩn đồng bộ từ đầu đến cuối
• Sử dụng cùng một nền tảng phần mềm trên tất cả các hệ thống - hiệu chuẩn một lần, áp dụng nhất quán
• Hệ thống tái sinh năng lượng - hoàn trả năng lượng về lưới điện, không cần tải giả (load bank)

II. Cấu hình băng thử động lực học tái sinh

Cấu hình hệ thống băng thử động cơ tái sinh

• Nền tảng regenerative dynamometer tích hợp theo IEC 60034-2-1, sử dụng kiến trúc DC bus chung, điều khiển tự động dòng công suất và hệ thống đo lường được hiệu chuẩn.

• Cấu trúc tái sinh 4 góc phần tư

• Kiến trúc tái sinh 4Q (four-quadrant) sử dụng một DC bus chung để liên kết nguồn cấp cho động cơ thử nghiệm (MUT – Motor Under Test) và bộ truyền động tải.
• Năng lượng có thể truyền theo cả hai chiều, cho phép hệ thống thực hiện cả chế độ động cơ và hãm tái sinh trong cùng một quá trình thử nghiệm.
• Máy biến áp đầu vào kết hợp bộ chỉnh lưu tích cực (active rectifier) cho phép hoàn trả phần năng lượng dư về lưới điện, loại bỏ hoàn toàn nhu cầu sử dụng load bank, đồng thời hệ thống chỉ tiêu thụ phần năng lượng cần thiết để bù tổn hao.
• Nguồn cấp cho MUT được tích hợp biến tần (VFD), bộ lọc hình sin (sinusoidal filter) và biến áp tự ngẫu tăng áp, bảo đảm động cơ thử nghiệm luôn nhận được nguồn điện có điện áp và tần số biến thiên sạch, ổn định, với tần số 50/60 Hz.
• Liên kết cơ khí giữa MUT và động cơ tải được thực hiện thông qua cảm biến mô-men xoắn đã được hiệu chuẩn.
• Một nền tảng phần mềm 4Q Software Platform duy nhất điều khiển toàn bộ hệ thống, bao gồm máy phân tích công suất, mô-men xoắn, nhiệt độ và các trình tự thử nghiệm tự động theo IEC 60034-2-1.

III. Phương pháp thử nghiệm

Phương pháp thử nghiệm IEC 60034-2-1 tự động

Các trình tự thử nghiệm IEC 60034-2-1 được tự động hóa, bao gồm thử nghiệm độ tăng nhiệt, phân tích tổn hao phụ do tải, đặc tính không tải, thử nghiệm có tải và quy trình chứng nhận hiệu suất.

Trình tự thử nghiệm 12 bước

• R ở trạng thái nguội - đo điện trở cuộn dây stato ở nhiệt độ môi trường
• Gia nhiệt ở tải định mức - vận hành cho đến khi đạt trạng thái ổn định nhiệt
• R ở trạng thái nóng + đường đặc tính tải - thực hiện 6 điểm đo đến 125% tải định mức
• Kiểm tra điện trở giữa các pha
• Thử nghiệm không tải - phân tách tổn hao sắt và tổn hao ma sát & thông gió (F&W)
• Đo lại điện trở - phục vụ tính toán phân bổ tổn hao
• Thử nghiệm rôto bị khóa - xác định các thông số khi rôto bị khóa
• Đường đặc tính tốc độ - mô-men - xác định đầy đủ đặc tính cơ của động cơ
• Quá tải tức thời - kiểm tra mô-men tới hạn (breakdown torque)
• Thử nghiệm quá tốc - kiểm tra độ bền cơ khí
• Biến thiên điện áp và tần số (V & f) - phân tích ảnh hưởng của biến thiên nguồn cấp
• Hiệu suất VFD + kiểm tra chu kỳ làm việc (duty cycle)

Phân tích PLL sẵn sàng cho đánh giá/kiểm định

Tổn hao phụ do tải (Additional Load Losses) là một trong những phép tính phức tạp nhất của IEC 60034-2-1  được xác định theo phương pháp sai số dư và tự động làm trơn bằng thuật toán hồi quy tuyến tính.

Kiểm tra xác nhận tự động

✓ Tự động duy trì γ ≥ 0,95 – tự động loại bỏ điểm dữ liệu và thực hiện hồi quy lại nếu điều kiện không đạt
✓ Mục tiêu γ ≥ 0,98 khi có đủ số lượng điểm dữ liệu

PLL = hồi quy A·T² theo IEC 60034-2-1 § 6.1.3.2.6

PLL = A·T² regression per IEC 60034-2-1 § 6.1.3.2.6

4Q-MEPS-S 0.12-7.5 kW        4Q-MEPS-M 7.5-55 kW

IV. Kết qủa thực tế - dải sản phẩm

Quy trình thử nghiệm IEC 60034-2-1 được tự động hóa với khả năng phân tích mô-men - tốc độ theo thời gian thực, thực hiện trình tự thử nghiệm tự động và mở rộng linh hoạt theo công suất của regenerative dynamometer.

Phần mềm thử nghiệm động cơ IEC 60034-2-1 tự động

Quy trình thử nghiệm tự động theo IEC 60034-2-1, bao gồm trình tự thử nghiệm độ tăng nhiệt, không tải, đường đặc tính tải và thử nghiệm hiệu suất.

Xác định đặc tính mô-men - tốc độ theo thời gian thực

Tự động xây dựng đường đặc tính mô-men - tốc độ theo thời gian thực, với biên dạng tăng/giảm tốc tự động và điều khiển tải tái sinh.

Các cấu hình nền tảng

Cấu trúc phần mềm thống nhất, hệ thống công suất tái sinh được hiệu chuẩn và quy trình thử nghiệm IEC 60034-2-1 đồng nhất trên toàn bộ các cấp hệ thống từ hệ thống R&D trong phòng thí nghiệm đến các bàn thử nghiệm chứng nhận công suất cao lên tới 375 kW.

V. 4Q-SPTS - Nền tảng thử nghiệm động cơ bơm chìm

Nền tảng 4Q-SPTS được thiết kế để thử nghiệm động cơ bơm chìm theo phương thẳng đứng trong điều kiện vận hành thực tế.

Hệ thống tạo tải lực đẩy dọc trục có kiểm soát, mô phỏng các lực thủy lực và cơ học mà cụm bơm phải chịu trong quá trình vận hành dưới nước.

Động cơ bơm được lắp đặt hoàn toàn bên trong bể nước chuyên dụng, cho phép thực hiện thử nghiệm trong điều kiện ngập nước thực tế, phục vụ đánh giá:

• Hiệu suất
• Đặc tính nhiệt
• Độ bền và khả năng vận hành lâu dài
• Độ rung
• Độ tin cậy tổng thể của hệ thống

Các khả năng chính của nền tảng

• Mô phỏng lực đẩy dọc trục có kiểm soát

Mô phỏng chính xác các lực thủy lực và cơ học dọc trục mà cụm bơm phải chịu trong điều kiện vận hành thực tế dưới nước.

• Vận hành động cơ trong điều kiện ngập nước thực

Động cơ được lắp đặt hoàn toàn bên trong bể nước chuyên dụng, tạo ra điều kiện nhiệt và đặc tính vận hành sát với thực tế.

• Đánh giá hiệu suất bơm trong điều kiện thực tế

Đo lường và đánh giá hiệu suất bơm, đặc tính lực đẩy, độ tăng nhiệt, khả năng vận hành liên tục, đặc tính rung động và độ tin cậy tổng thể của hệ thống trong điều kiện vận hành thực tế dưới nước.

Nền tảng regenerative dạng đứng 4Q-SPTS phục vụ đánh giá động cơ bơm chìm và mô phỏng tải lực đẩy.

Động cơ bơm chìm được lắp đặt để thử nghiệm dưới nước

VI. Vì sao các phòng thí nghiệm trên thế giới lựa chọn 4Q-MEPS?

• Tích hợp phương pháp IEC 60034-2-1

Điều khoản § 6.1.3.2.6 được mã hóa trực tiếp trong phần mềm - các tham số γ, B và R² được tự động kiểm tra và xác nhận, không cần tính toán lại thủ công.

• Kỹ thuật tích hợp từ một nhà cung cấp

Một đơn đặt hàng, một đầu mối liên hệ và một chế độ bảo hành cho toàn bộ phần cứng, phần mềm, thiết bị đo lường và công tác lắp đặt.

• Báo cáo sẵn sàng cho đánh giá/kiểm định

Quy trình xuất báo cáo PDF và CSV phù hợp với các tiêu chuẩn:

• IEC 60034-2-1
• NEMA MG1
• IEEE 112B
• GB18613
• IS 12615

• Triển khai thực tế đã được kiểm chứng

Các hệ thống đã được triển khai thực tế với công suất lên tới 375 kW, sử dụng kiến trúc tái sinh tích hợp và các quy trình thử nghiệm IEC được lập trình sẵn.
