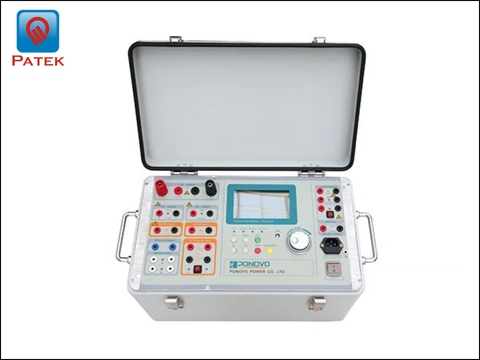

Bộ thử nghiệm bơm dòng thứ cấp một pha T200A | Ponovo Power

T200A là thiết bị thử nghiệm rơle bảo vệ một pha đa năng do hãng Ponovo Power Co., Ltd. sản xuất, toàn bộ chức năng đo lường, tạo tín hiệu và hiển thị kết quả được tích hợp gọn trong một vali duy nhất, giúp giảm thiểu thời gian đấu nối dây phức tạp, thuận tiện cho quá trình thi công thử nghiệm tại hiện trường, thí nghiệm định kỳ, nghiệm thu, bảo trì rơle bảo vệ tại trạm biến áp.

Điểm nổi bật của T200A là khả năng xuất dòng liên tục 250AC trong 120 giây phù hợp để thử nghiệm rơle bảo vệ quá tải động cơ. Ngoài ra, thiết bị còn tự động thay đổi tần số theo phần mềm nội bộ để thực hiện thử nghiệm rơle tần số mà không cần thao tác thủ công.

Thông số kỹ thuật chi tiết T200A

Ngõ ra dòng AC công suất lớn (I1)

Ngõ ra áp AC công suất lớn (U1)

• Dải điều chỉnh: 10V~500V

• Độ chính xác: ±0,5%

• Công suất: 1200VA (tại 400V)

• Thời gian tải: <1A liên tục; 1~3A tối đa 60 phút

Ngõ ra áp DC công suất lớn (Udc)

• Dải điều chỉnh: 10V~300V

• Độ chính xác: ±0,5%

• Công suất: 750W (tại 300V)

• Thời gian tải: <1A liên tục; >1A tối đa 60 phút

Nguồn phụ DC

• Dải điều chỉnh: 20V~240V

• Độ chính xác: ±1%

• Công suất: 55W (tại 110V) / 110W (tại 220V)

• Thời gian tải: liên tục ở 0,5A

Ngõ ra dòng/áp độ chính xác cao (I2 / U2)

Ngõ ra dòng độ chính xác cao (I3)

• Dải điều chỉnh: 0~200mA (AC/DC)

• Độ chính xác: ±0,5%

• Công suất: 3VA (AC) / 3W (DC)

• Tần số: 20Hz~100Hz

Ngõ vào/ra nhị phân (I/O)

• Số lượng ngõ vào: 2

• Đặc tính ngõ vào: 30V~250V DC hoặc tiếp điểm khô

• Độ phân giải thời gian: ±1ms (0,001~1s); ±0,1% (1~9999,999s)

• Thời gian đo tối đa: 9999,999s

• Ngõ ra: 1 tiếp điểm rơle tự do điện thế

  • Khả năng cắt AC: 250V AC / 8A / 2000VA

  • Khả năng cắt DC: 250V DC / 8A / 150W

Nguồn cấp & môi trường hoạt động

Chứng nhận & tiêu chuẩn áp dụng

• EMC: IEC-61000-3-2/3

• EMC: IEC 61000-4-2/3/4/5/6/11

• An toàn: IEC 61010-1, EN/IEC 61010-1/1-12/2-030, EN/IEC 60255-25/27

• FCC Part 15, Sub B

• ECS-001:2006 LVD EU

Tính năng nổi bật của T200A

• Thử nghiệm tự động tốt nhất cho toàn bộ các loại rơle bảo vệ đơn pha.

• Xuất dòng liên tục 250Aac trong 120 giây.

• Thiết kế tích hợp trong một vali duy nhất, không cần phụ kiện ngoài.

• Trang bị đầy đủ chức năng thử nghiệm sơ cấp cơ bản (CT, cách điện dây quấn…).

• Màn hình hiển thị cục bộ trực quan, dễ đọc kết quả thử nghiệm.

• Có cổng giao tiếp kết nối PC, sử dụng phần mềm báo cáo chuyên dụng để quản lý báo cáo thử nghiệm.

Các loại rơle T200A thử nghiệm tại thực tế

T200A hỗ trợ thử nghiệm gần như toàn bộ các loại rơle bảo vệ đơn pha phổ biến theo tiêu chuẩn ANSI/IEEE:

Các phép thử hiện trường khác mà T200A hỗ trợ

• Thử đường cong kích từ

• Thử tỉ số biến dòng CT

• Đo tải burden cho thiết bị thử nghiệm rơle bảo vệ

• Thử tổng trở nhị thứ

• Thử sóng hài

• Thử cực tính

• Thử điện trở cuộn dây

• Chức năng đo thời gian

• Chức năng bơm dòng/áp: chạy tay hoặc tự động theo thời gian cài đặt từ trước

• Thử rơle điều chỉnh điện áp

• Thử rơle trễ thời gian

Các chế độ thử nghiệm chính trên phần mềm nội bộ

• Any Test gồm 4 chế độ Manual & Meter, Shot (xung xuất), Linear Ramp (dốc tuyến tính), Pulse Ramp (dốc xung).

• Relay Test gồm Pick up (giá trị khởi động), Trip time (thời gian tác động), Trip time + Pulse length (thời gian tác động + độ rộng xung) và thử nghiệm nâng cao.

• Advanced Test: thử rơle so lệch, tần số thấp, đồng bộ, sóng hài, tự động đóng lặp lại, quá tải động cơ.

• CT Test: thử tỉ số biến, cực tính, điện trở dây quấn, đường cong kích từ.

• Timer: đo thời gian tác động 1 kênh hoặc 2 kênh.

• Report View: lưu và xem tối đa 30 báo cáo thử nghiệm cục bộ (3 trang x 10 báo cáo/trang), có ngày giờ đi kèm.

• PC Control: kết nối máy tính, xuất báo cáo định dạng Word hoặc Txt bằng phần mềm chuyên dụng của Ponovo.

Vì sao nên chọn T200A cho công tác thí nghiệm rơle bảo vệ?

• Tích hợp toàn diện trong một thiết bị, một thiết bị duy nhất thay thế nhiều máy đo ngoài, giảm sai số đấu nối, tiết kiệm thời gian thi công tại hiện trường.

• Độ chính xác cao, sai số dòng/áp chỉ ±0,5% đáp ứng tốt các phép thử rơle bảo vệ đòi hỏi độ tin cậy cao.

• Khả năng xuất dòng lớn liên tục (250Aac/120s) lợi thế rõ rệt khi thử rơle bảo vệ quá tải động cơ công suất lớn.

• Tự động hóa quy trình thử nghiệm từ thử tần số, thử đồng bộ, thử sóng hài đến thử tự động đóng lặp lại giúp giảm thao tác thủ công, hạn chế sai sót của người vận hành.

• Quản lý báo cáo linh hoạt, lưu trữ tại chỗ, xuất báo cáo Word/Txt qua phần mềm PC chuyên dụng, thuận tiện lưu trữ hồ sơ nghiệm thu, bảo trì định kỳ.

• Thương hiệu uy tín hơn 20 năm, đã cung cấp giải pháp thử nghiệm thông minh và kiểm soát chất lượng điện năng cho hơn 5.000 khách hàng trong và ngoài Trung Quốc, đạt các chứng nhận CE, ISO 9001, ISO 14001, OHSAS 18001.
