ATB02 Hộp kiểm tra tự động cho hệ thống kiểm tra CT/PT cầm tay PCT200

ATB02 PCT Auto-Test Box là phụ kiện mở rộng được thiết kế chuyên dụng để đi kèm với hệ thống kiểm tra máy biến dòng/máy biến điện áp cầm tay PCT200X và PCT200AX. Thiết bị cho phép thực hiện kiểm tra tự động các máy biến dòng có nhiều lõi, nhiều tỷ số biến mà không cần thao tác đấu nối lại dây thủ công cho từng nấc đo.

ATB02 được kết nối trực tiếp với các đầu ra nấc phân áp phía thứ cấp của máy biến dòng cần kiểm tra, đồng thời liên kết với hệ thống PCT200X/PCT200AX thông qua cổng DB9. Nhờ đó, toàn bộ tổ hợp tỷ số biến của các cuộn dây có thể được đo tự động, tuần tự và chính xác, giúp rút ngắn đáng kể thời gian thí nghiệm hiện trường đặc biệt hữu ích đối với các máy biến dòng loại bushing, GIS hoặc máy biến dòng nhiều cấp chính xác dùng trong trạm biến áp truyền tải, phân phối.

Thông số kỹ thuật của hộp kiểm tra tự động cho hệ thống kiểm tra CT/PT cầm tay

Tính năng nổi bật của ATB02

Với thiết kế tối ưu cho công tác kiểm định hiện trường, ATB02 sở hữu các tính năng chính sau:

• Hỗ trợ tối đa 3 lõi, 6 nấc và 21 tỷ số biến cho phía thứ cấp của máy biến dòng cần kiểm tra đáp ứng gần như mọi cấu hình CT đa cuộn dây phổ biến trong thực tế.

• Tự động kiểm tra đấu nối hệ thống tự dò và cảnh báo nếu phát hiện đấu dây sai, giúp giảm thiểu rủi ro thao tác nhầm và bảo vệ thiết bị.

• Kiểm tra hoàn toàn tự động, không cần đấu lại dây khi chuyển đổi giữa các lõi, các nấc và các tỷ số biến khác nhau, tiết kiệm tối đa thời gian và nhân công thí nghiệm.

• Hỗ trợ nguồn cấp AC tiêu chuẩn, linh hoạt sử dụng tại hiện trường hoặc trong phòng thí nghiệm.

• Tích hợp pin sạc trong cho phép vận hành liên tục trong một ngày làm việc mà không cần nguồn ngoài.

• Có thể vừa sạc vừa vận hành, đảm bảo tính liên tục cho công tác thí nghiệm dài ngày.

• Xác minh cực tính chính xác dọc theo toàn bộ các đầu cực từ cuộn dây thứ cấp của CT cho đến rơ-le bảo vệ, đồng hồ đo hoặc thiết bị thứ cấp khác, hỗ trợ đắc lực cho công tác nghiệm thu mạch nhị thứ.

Cấu tạo và sơ đồ đấu nối

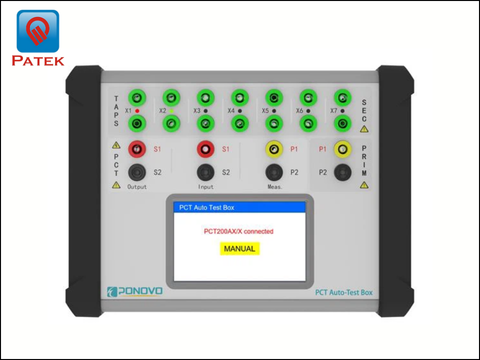

Mặt trước

Mặt trước của ATB02 bố trí các cổng kết nối trực quan gồm:

• Các đầu cực TAPS/SEC (X1–X7) dùng để kết nối với các đầu ra nấc phân áp phía thứ cấp của máy biến dòng.

• Các cổng S1/S2 (Output, Input) và P1/P2 (Meas.) dùng để kết nối với hệ thống PCT200X/PCT200AX.

• Cổng P1, P2 phía sơ cấp CT (PRIM) tùy chọn dùng cho chức năng kiểm tra cực tính

• Màn hình hiển thị trạng thái đấu nối và tiến trình đo

Mặt bên phải

• Cổng DB9 để kết nối với PCT200X/PCT200AX.

• Ăng-ten Bluetooth hỗ trợ điều khiển không dây.

• Cổng sạc và nút nguồn

Giao diện phần mềm điều khiển

ATB02 đi kèm phần mềm điều khiển trực quan trên màn hình cảm ứng của PCT200, gồm hai chế độ vận hành:

• Chế độ thủ công cho phép kỹ thuật viên tự chọn từng tổ hợp nấc đo (ví dụ X1–X2, X1–X3, X2–X5…) để kiểm tra riêng lẻ theo nhu cầu.

• Chế độ tự động, phần mềm tự động thiết lập số lõi, số nấc trên mỗi lõi, thời gian giãn cách giữa các nấc và tuần tự thực hiện phép đo tỷ số biến cho toàn bộ các tổ hợp đã cấu hình, hiển thị rõ nấc đang đo hiện tại và nấc tiếp theo để người dùng theo dõi tiến trình.

Vì sao nên dùng ATB02 cùng PCT200?

Hệ thống PCT200 Portable CT/PT Testing System có khả năng kiểm tra tự động hơn 20 hạng mục thí nghiệm CT/PT chỉ với một lần đấu dây duy nhất, áp dụng nguyên lý đo tỷ số biến bằng phương pháp điện áp và đo đặc tính kích từ bằng phương pháp DC hiện đại, cho độ chính xác tỷ số và góc lệch pha đạt cấp 0.1 trở lên.

Khi kết hợp thêm ATB02, người dùng có thể mở rộng khả năng thí nghiệm sang các máy biến dòng đa cuộn dây, đa tỷ số biến, những thiết bị phổ biến trong các trạm biến áp truyền tải và phân phối mà không phải tốn thời gian tháo lắp, đấu lại dây cho từng cuộn.
