Chống sét van là gì? Cấu tạo và nguyên lý hoạt động | PATEK

Chống sét van là một thiết bị cực kỳ quan trọng khi thi công hệ thống chống sét cho công trình. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo, nguyên lý hoạt động của thiết bị chống sét để đảm bảo thiết bị có khả năng chống sét hoàn hảo, an toàn khi có thiên tai.

Đây là một thiết bị chống sét được đánh giá là tốt nhất hiện nay. Cùng PATEK tìm hiểu thông qua bài viết dưới đây nhé!

chong-set-van-co-kha-nang-chong-set-hoan-hao

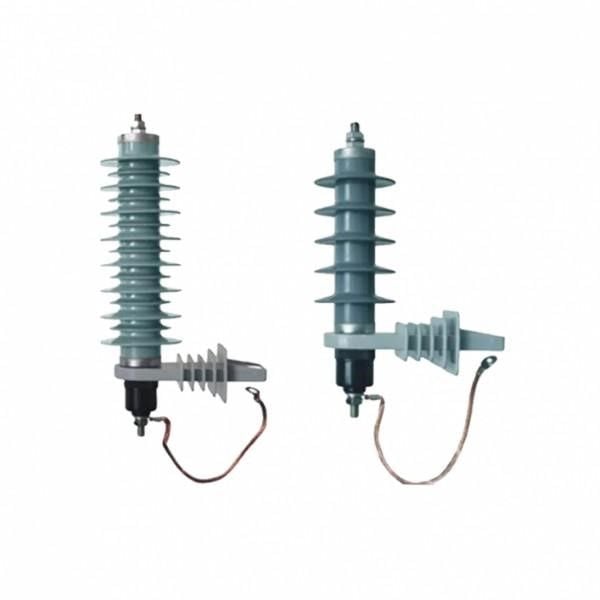

Chống sét van là thiết bị được đánh giá là có khả năng chống sét hoàn hảo nhất hiện nay

Chống sét van là gì? Vai trò của thiết bị

Chống sét van là thiết bị điện, có tác dụng chống sét đánh xuống các phần tử điện mà sẽ chuyển dòng điện đó đến bộ chống sét và truyền xuống đất. Thiết bị chống sét này sẽ được lắp đặt song song với các thiết bị điện cần bảo vệ.

Thiết bị chống sét này có vai trò rất quan trọng trong việc bảo vệ các thiết bị điện như trạm biến áp, dây cáp điện,... tránh điện áp xung sét hoặc sự cố làm hư hỏng các thiết bị và gây gián đoạn quá trình cung cấp điện.

chong-set-van-duong-day-bao-ve-duong-day-khi-co-set-danh-vao-duong-day-dien

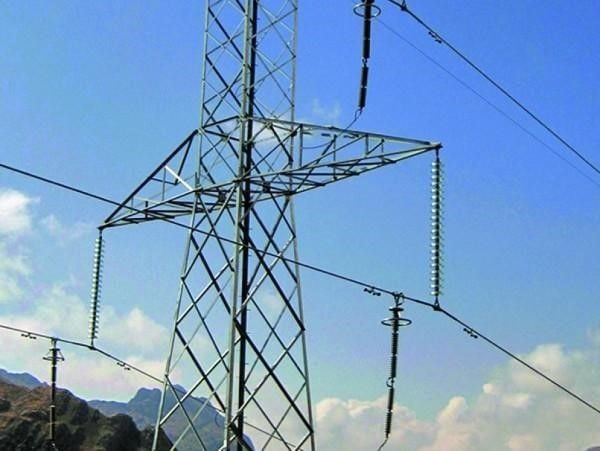

Chống sét van đường dây dùng để bảo vệ đường dây khi có sét đánh vào đường dây điện

Thông thường, thiết bị sẽ được lắp đặt ở các cột điện, tòa nhà cao tầng, trạm phân phối điện,...

Phân loại chống sét van

Dựa theo cấu tạo mà chia thiết bị chống sét thành 2 loại là chống sét van có khe hở và chống sét van không có khe hở.

  • Đối với loại có khe hở: Loại thiết bị chống sét này có điện trở phi tuyến với tác dụng hạ thấp trị số khi có dòng điện do sét đánh chạy qua và truyền xuống đất.
  • Đối với loại không có khe hở: Gồm các đĩa MOV nối tiếp nhau thành một cột.

Ngoài ra, có thể phân loại thiết bị chống sét này theo cấp điện áp trung thế, hạ thế như chống sét van 24kV, 110kV,...

Cấu tạo chống sét van

Cấu tạo bên trong:

  • Đối với loại chống sét có khe hở: Gồm khe hở phóng điện được chế tạo từ 2 đĩa đồng mỏng, ở giữa là tấm đệm bằng mica hoặc bìa cách điện và điện trở phi tuyến có dạng hình trụ tròn, thường là Vilit. Hai bộ phận này sẽ được mắc nối tiếp với nhau.
  • Đối với loại chống sét không có khe hở: Gồm các đĩa MOV được bọc trong lớp vỏ sợi thủy tinh ghép nối tiếp với nhau và đặt trong lòng ống.

Bên ngoài của thiết bị chống sét là một ống cách điện bằng sứ hoặc chất liệu dẻo.

Ngoài ra còn có một số bộ phận đi kèm như dây nối đất, module ngắt sự cố, khớp nối mềm, ốc, bu lông, kẹp máng,...

Nguyên lý hoạt động

Nguyên lý hoạt động của thiết bị chống sét này phụ thuộc chủ yếu vào tính chất của điện trở tuyến. Khi có điện áp cao sinh ra bởi dòng điện do sét đánh đặt lên Vilit thì giá trị điện trở sẽ giảm xuống 0 và ngược lại.

Nguyên lý hoạt động chung của thiết bị chống sét này là:

  • Khi bình thường (không có hiện tượng phóng điện), thiết bị chống sét này có nhiệm vụ cách điện.
  • Khi có sét đánh vào sẽ có nhiệm vụ dẫn điện: Dòng điện do sét đánh vào đường dây tải điện sẽ lan truyền dưới dạng sóng chạy trên đường dây, có xung tần cao, độ dốc lớn, biến thiên nhanh, xâm nhập vào trạm với điện áp có trị số rất lớn. Khi đó, điện trở tuyến sẽ giảm về 0, dòng điện được truyền qua van chống sét đi xuống đất.
  • Sau khi đã tản dòng điện sét, chỉ còn điện áp của mạng điện đặt lên thì điện trở Vilit sẽ tăng lên rất lớn và trở thành vật cách điện, không cho điện mạch tải tháo xuống đất.

Máy kiểm tra chống sét van (CSV online)

Chống sét van là thiết bị có khả năng xảy ra sự cố trong quá trình hoạt động rất cao. Nếu không phát hiện hư hỏng sớm có thể dẫn đến tai nạn không mong muốn cho con người, tài sản và môi trường. Do đó, để đảm bảo dòng điện luôn ổn định và hoạt động tốt trong điều kiện thời tiết xấu, có sấm sét, bão lớn, doanh nghiệp nên thường xuyên đo lường, kiểm tra thiết bị chống sét có đang hoạt động tốt hay không. Tuy nhiên, không thể kiểm tra bằng việc ngắt nguồn điện, doanh nghiệp nên đầu tư máy kiểm tra chống sét van.

Hiện tại, PATEK đang cung cấp 2 loại máy kiểm tra thiết bị chống sét là:

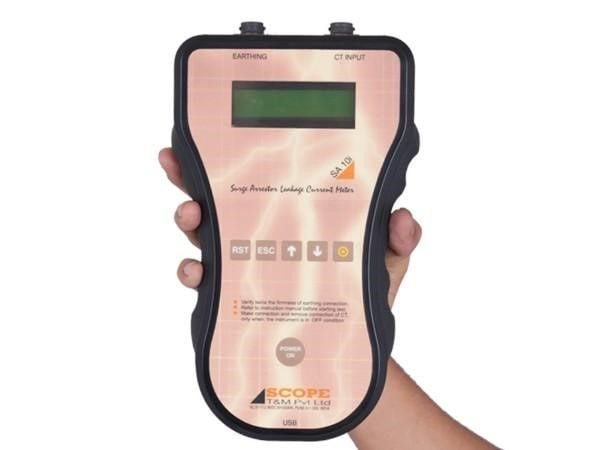

  • Máy kiểm tra chống sét van online - SA10i là máy đo điện trở chống sét cầm tay của hãng SCOPE. Thiết bị đo và hiển thị trực tiếp các giá trị của điện trở và tổng dòng rò điện trở theo tiêu chuẩn IEC 60099-5-B1.

may-kiem-tra-chong-set-van-online-sa10i



Máy kiểm tra chống sét van online - SA10i

>>> Xem thêm thông tin về thông số kỹ thuật, tính năng của máy tại đây.

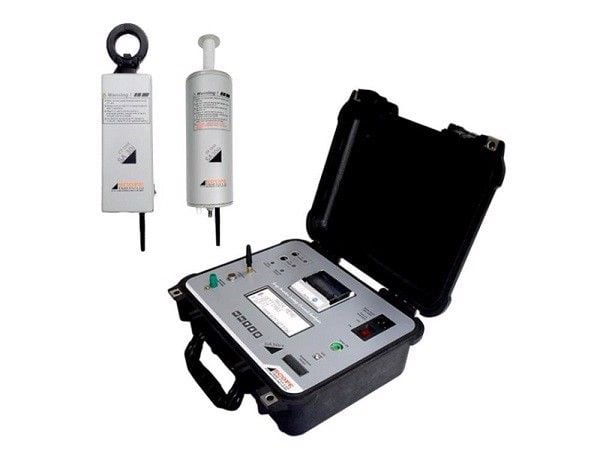

  • Máy phân tích CSV online SA30i+ có thể kiểm tra tình trạng hoạt động của chống sét van, kiểm tra chất lượng của khối oxit kim loại và giúp quản lý nguy cơ hư hại. Máy phân tích CSV online SA30i+ chỉ cần khoảng 15 phút để kiểm tra thiết bị chống sét có đang vận hành tốt và máy biến áp đang được bảo vệ tối ưu hay không.

may-phan-tich-csv-online-sa30i

Máy phân tích CSV online SA30i+

>>> Xem thêm thông tin về thông số kỹ thuật, tính năng của máy tại đây.

Trên đây là toàn bộ thông tin về chống sét van, cũng như cấu tạo và nguyên lý hoạt động của thiết bị chống sét này. Nếu doanh nghiệp muốn mua máy phân tích CSV online, hãy vào đây để đặt hàng: https://patek.com.vn/collections/may-kiem-tra-phan-tich-chong-set-van-online
